Уличный светильник Outliner S

Описание Outliner S

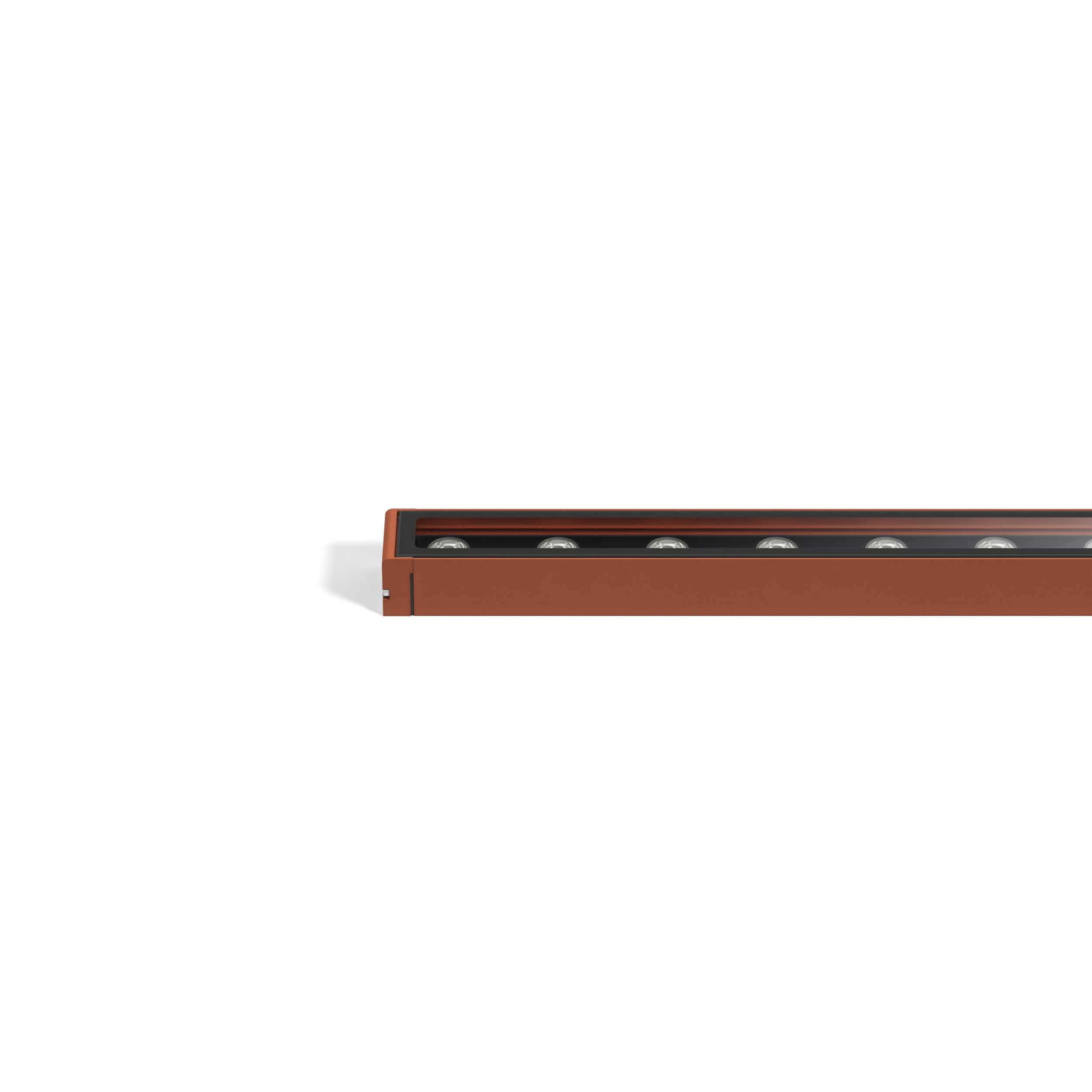

Outliner S — линейный светильник малых габаритов с выносным блоком питания. Применяется для: архитектурной подсветки фасадов зданий и мостов, подсветки объектов ландшафтного дизайна, кустарника и живой изгороди, иных элементов благоустройства, подсветки памятников, стендов и других визуальных объектов.

Корпус выполнен из экструзионного алюминиевого профиля, окрашенного порошковой краской. Оптическая часть закрыта закалённым силикатным стеклом с повышенным коэффициентом светопропускания. Степень защиты IP66, с герметичной кабельной сборкой на конце питающего кабеля — IP67; ударопрочность IK08. Монтаж настенный или потолочный на двух кронштейнах. Сквозное подключение разъёмом «мама-папа» на входе и выходе упрощает наращивание линии и обслуживание.

Изготавливается в пяти длинах с мощностью, устанавливаемой при производстве согласно заказу; в исполнении LP мощность вдвое ниже. Доступны две версии питания: версия U — постоянное напряжение с параллельным подключением; версия I — постоянный ток с последовательным подключением и ограничением общей мощности линии. Расстояние от блока питания до последнего светильника рассчитывается по проекту. По запросу — нестандартные цветовые температуры и кронштейны для специальных узлов крепления.

Характеристики

Параметры

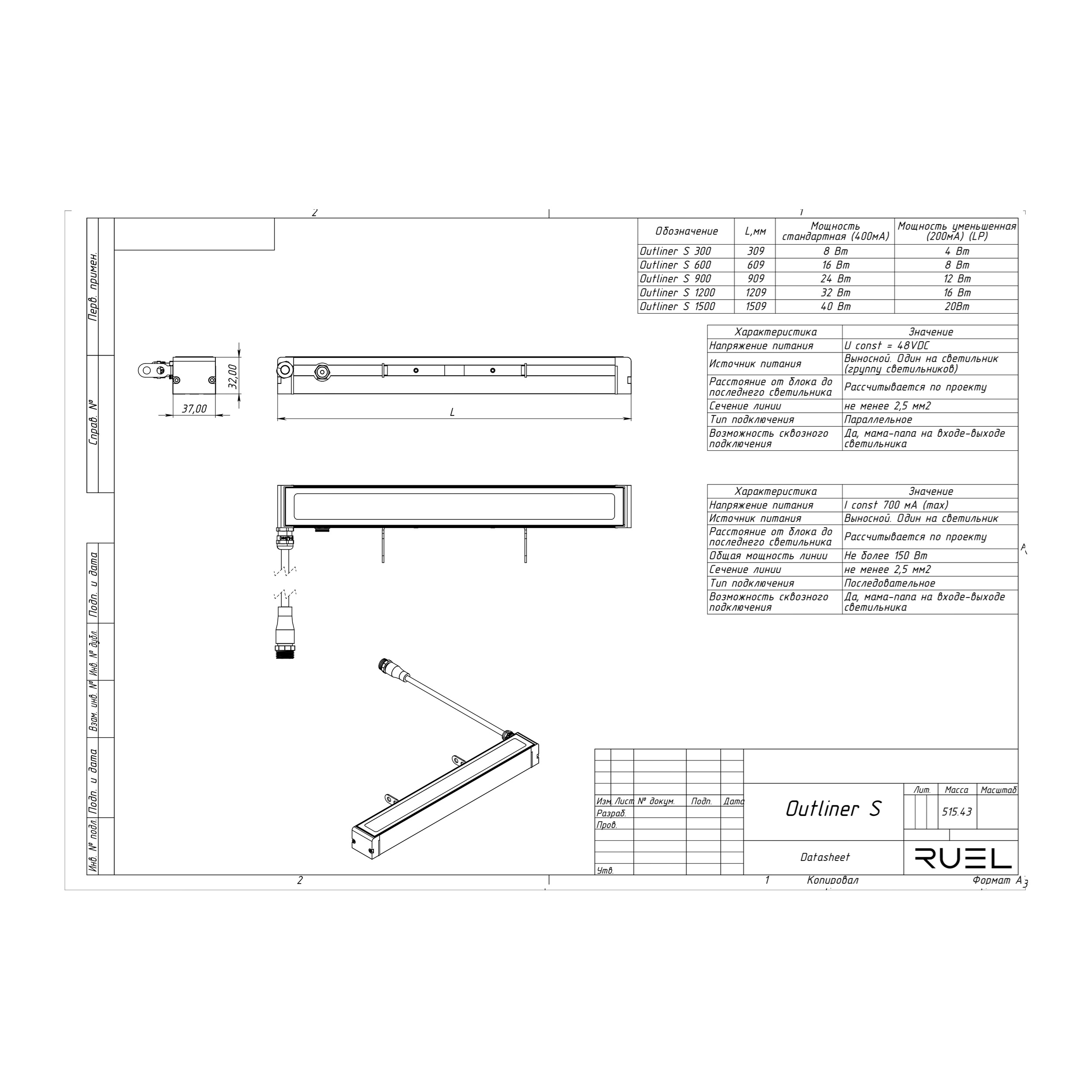

Габариты, мм

37 × 33 × 309 / 609 / 909 / 1209 / 1509

Мощность, Вт

309 мм – 8 и 4 LP (Low Power)
609 мм – 16 и 8 LP
909 мм – 24 и 12 LP
1209 мм – 32 и 16 LP
1509 мм – 40 и 20 LP
(устанавливается при производстве согласно заказу; по запросу доступна мощность до 12 Вт на сегмент 300 мм)

Световой поток, лм

309 мм – 970 (Diffuse 755)
609 мм – 1950 (Diffuse 1510)
909 мм – 2910 (Diffuse 2265)
1209 мм – 3890 (Diffuse 3020)
1509 мм – 4850 (Diffuse 3775)

Световая отдача, лм/Вт

121 (направленная оптика), 94 (Diffuse)

Оптика

Spot, Medium, Flood, Wide flood, Diffuse

Цветовая температура, К *

3000, 4000

CRI

Степень защиты IP

66, 67 (с герметичной кабельной сборкой на конце питающего кабеля)

Ударопрочность IK

Класс защиты

—

Материал корпуса и покрытие

Экструзионный алюминиевый профиль, порошковая окраска

Цвет корпуса (RAL)

7024 графит, 7036 серый, 8004 кирпич, 6005 зелёный мох

Блок питания

Выносной, один на светильник или группу светильников

Напряжение питания

Версия U: 48 V DC, параллельное подключение
Версия I: I const 700 мА (max), последовательное подключение, общая мощность линии не более 150 Вт
Сечение линии не менее 2,5 мм²

Способ монтажа **

Настенный, потолочный

Управление

on/off, ШИМ, DALI, 1-10 В, DMX512, DMX-RDM

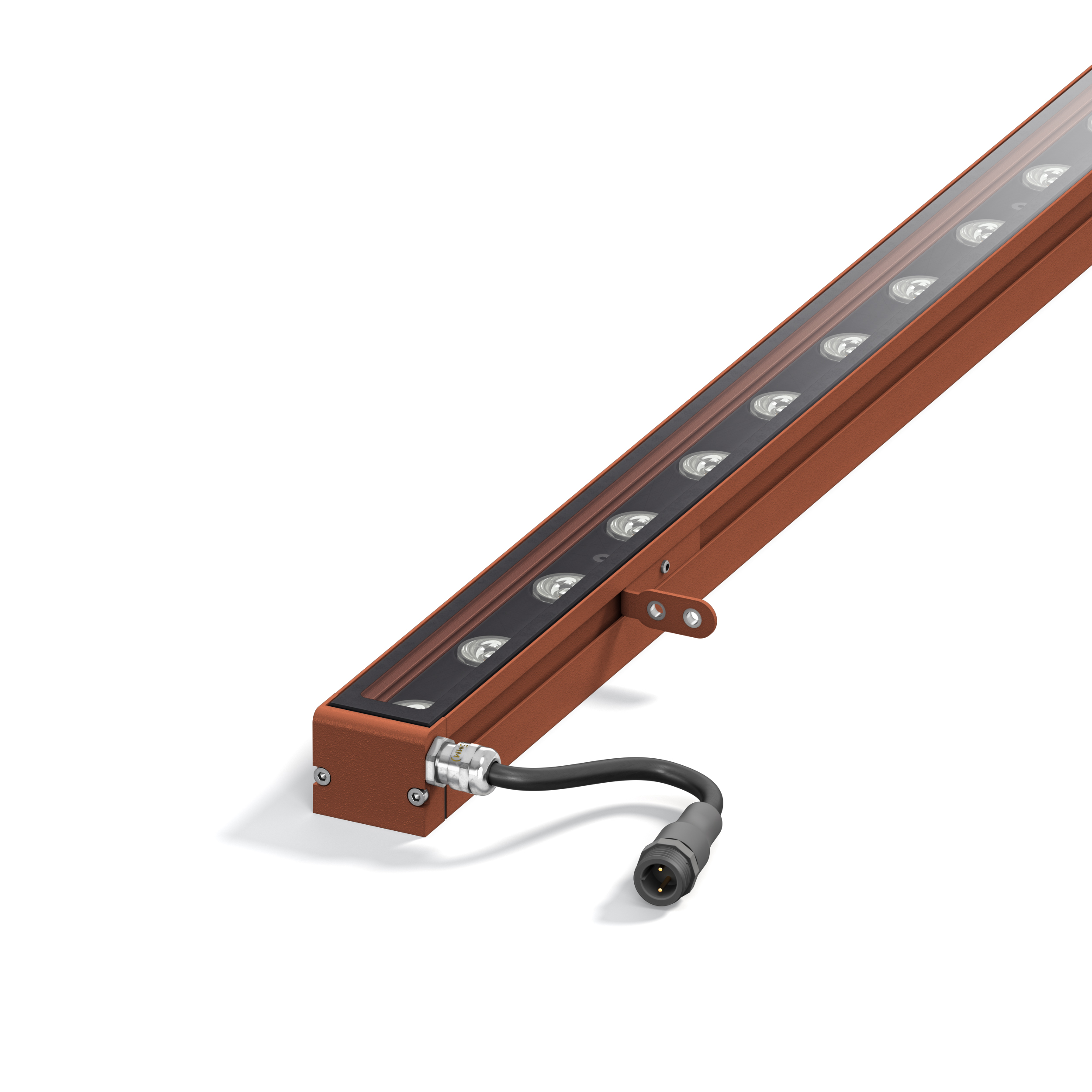

Сквозное подключение

Да, разъём «мама-папа» на входе и выходе

Рабочая температура

—

Аксессуары

Обязательные: кронштейн — 2 шт.
Необязательные: антибликовая решётка honeycomb, антиослепляющий экран, кабельные соединители, коммутационные коробки

Гарантия

—

* — по запросу доступны нестандартные цветовые температуры, в том числе RGBW, RGB, Amber, R, G, B, 2700K, 3500K и т.д.

** — по запросу возможна разработка и изготовление набора кронштейнов для специальных узлов крепления светильника, и иных элементов для нестандартной установки.
